GES Panoları

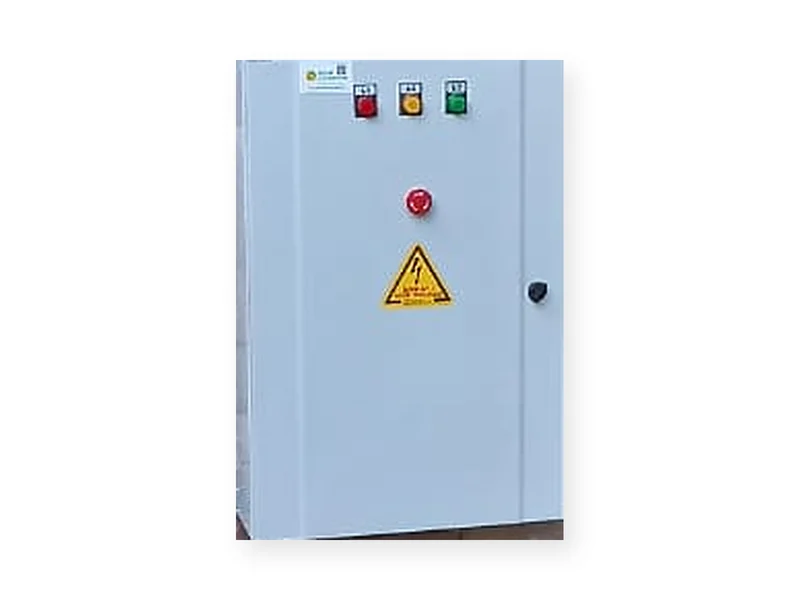

GES panosu, şebeke bağlantılı (on grid) güneş enerjisi sistemlerinde inverter ile binanın dağıtım panosu arasına kurulan AC koruma ve ölçüm panosudur. İnverterin ürettiği elektriği aşırı akıma, kaçak akıma ve yıldırım kaynaklı aşırı gerilimlere karşı korur; üretimin ölçülmesini sağlar ve dağıtım şirketinin istediği mühürlenebilir bağlantı noktasını oluşturur. Bu sayfada TEDAŞ şartnamesine uygun 10, 15, 20 ve 25 kW GES panolarının güncel GES panosu fiyatlarını bulabilirsiniz.

GES panosu ne işe yarar?

• Koruma: Anahtarlı otomatik sigorta (AOS) ve NH sigortalar aşırı akıma, kaçak akım koruma rölesi (KAKR) insan ve yangın güvenliğine karşı koruma sağlar.
• Aşırı gerilim koruması: AC parafudr (B+C sınıfı), yıldırım düşmesi ve şebeke kaynaklı ani gerilim yükselmelerinde inverteri ve tesisatı korur.
• Ölçüm: Kontrol amaçlı sayaç bölmesi sayesinde sistemin ürettiği enerji takip edilir.
• Mevzuat uyumu: Dağıtım şirketi kabul aşamasında GES panosunu şartnameye uygunluk açısından kontrol eder. Uygun olmayan panolar reddedilir ve sistemin devreye alınması gecikir.

GES panosu içinde neler bulunur?

Standart bir trifaze GES panosunda kaçak akım koruma rölesi, anahtarlı otomatik sigorta, NH sigorta grubu, AC parafudr, kontrol amaçlı sayaç bölmesi, bara ve klemens bağlantıları bulunur. Pano gövdesi mühürlenebilir yapıdadır. Koruma elemanlarının akım değerleri sistem gücüne göre seçilir; bu nedenle GES panosu sistemin kW değerine göre belirlenir.

Kaç kW GES panosu almalıyım?

GES panosu, inverterin AC gücüne göre seçilir. 10 kW inverterli bir sistem için 10 kW, 15 kW inverter için 15 kW GES panosu kullanılır. İnverter gücü iki pano arasında kalıyorsa bir üst güçteki pano seçilmelidir. Monofaze sistemler, birden fazla inverterli kurulumlar ve 25 kW üzerindeki projeler için GES panosu projeye özel hazırlanır; WhatsApp'tan bilgi alabilirsiniz.

GES panosu kurulumu

GES panosu genellikle inverterin yakınına, sayaca ve bina dağıtım panosuna ulaşılabilir bir duvara monte edilir. Dış ortamda yağmur ve doğrudan güneşten korunan bir konum tercih edilmelidir. Bağlantılar ehliyetli elektrikçi tarafından, elektrik projesine uygun şekilde yapılmalıdır. Kurulumunu yaptığımız sistemlerde GES panosu, elektrik projesi ve dağıtım şirketi başvurusu dahil tüm süreci biz yürütüyoruz.

GES panosu fiyatları neye göre değişir?

GES panosu fiyatları sistem gücüne (kW), faz sayısına, kullanılan koruma elemanlarının markasına ve pano gövdesinin malzemesine göre değişir. Sayfadaki fiyatlar KDV dahildir ve döviz kuruna göre güncellenir. Kredi kartına peşin fiyatına 4 taksit imkânı vardır ve Türkiye'nin her yerine gönderim yapıyoruz.

Panel, inverter, GES panosu, elektrik projesi ve mühendislik işlemlerini tek pakette almak isterseniz on grid paketlerimize bakabilirsiniz; 25 kW'a kadar paketlerde GES panosu zaten dahildir. Uyumlu inverterler için inverter sayfamızı ziyaret edin.

Sık sorulan sorular

GES panosu zorunlu mu? Evet. Şebeke bağlantılı güneş enerjisi sistemlerinde inverter çıkışı, koruma ve ölçüm elemanlarını içeren bir pano üzerinden şebekeye bağlanmalıdır; dağıtım şirketi kabulde bunu kontrol eder.

Off grid sistemde GES panosu gerekir mi? Şebeke bağlantısı olmayan off grid sistemlerde dağıtım şirketi kabulü yoktur; ancak güvenlik için yine sigorta, kaçak akım koruması ve parafudr içeren bir koruma panosu kullanılması önerilir.

Kurulum fiyata dahil mi? Hayır. İsterseniz kendi ekibimizle kurulum yapıyoruz ve fiyatını kurulum yerine göre ayrıca veriyoruz.
